礦用擺式給料機

擺式給料機又稱擺式給礦機，是一種運輸機械的輔助設備，它適用于短矩離，按一定量輸送小塊而比重較大的物料，其給粒度在35～100毫米以下；不宜用于粘性物料。

加工材料

本擺式給料機是運輸機械的一種附屬設備，適用于選礦廠、冶煉廠、水泥廠、砂礦、機械化鑄造車間等部門懸吊在鋼結構件上，安裝于料斗下方進行連續給料之用。

擺式給料機適用于選礦、煤炭、化工及其他部門，將顆粒狀物料從儲料槽經漏斗送給各種類型的受料裝置。擺式給料機不適宜輸送干粉狀或太大的粒度的物料，否則會出現粉塵污染及出料口堵塞現象。

1、擺式給料機適用于粒度為120毫米以下的小塊物料及粒狀物料；

2、擺式給料機設備構造簡單，價格便宜，管理方便；

3、但工作準確性較差，給料不連續，用于礦石等堅硬物料時，磨損較嚴重；

4、由于粉末易飛揚，也易堵塞，故本機不宜輸送粉末狀物料。

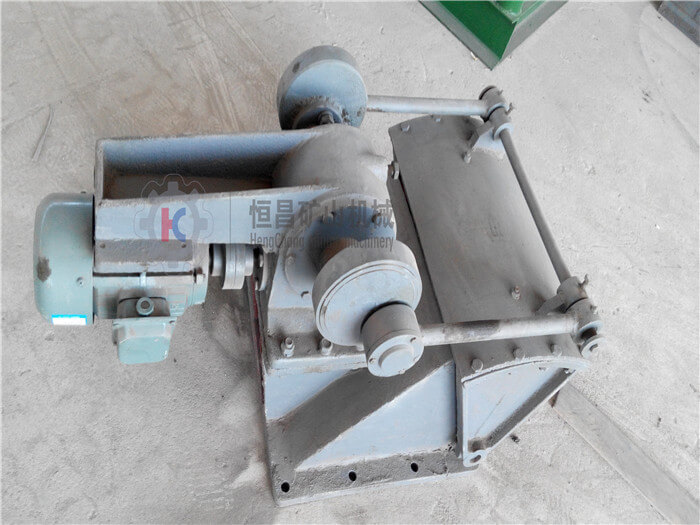

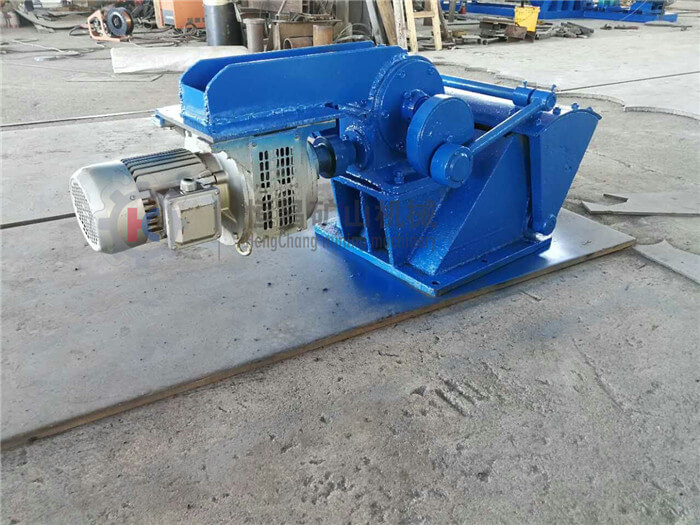

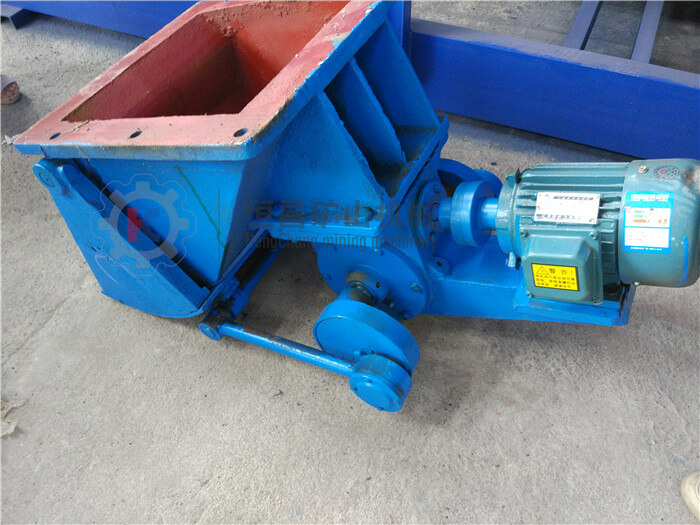

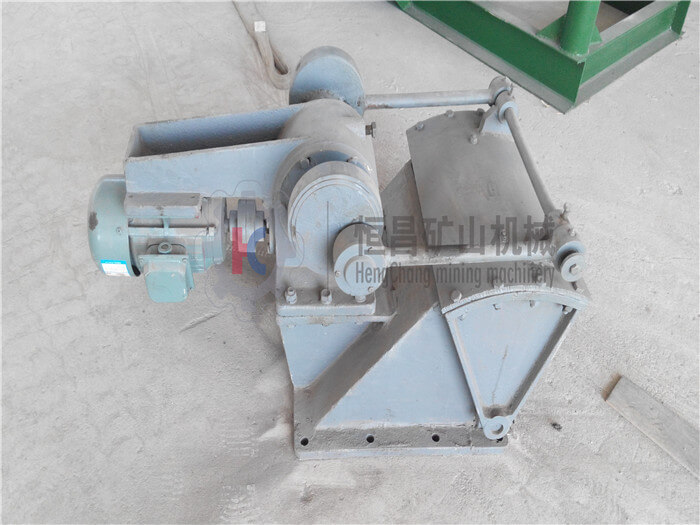

擺式給料機的結構如下圖所示。擺式給料機由擺動顎、曲柄連桿、驅動裝置、機座等組成。一般安裝在礦倉卸料口上。

擺式給料機的三角帶減速器迫使電動機減速，經減速的動力傳遞到可調偏心距的偏心輪。再由偏心輪通過驅使擺動底板，連桿作往擺動，礦倉里的礦石再經過給料機體內腔，一次次勻速的由排料口排出機外，確保給球磨機均勻的喂料。

型號	進料口長×寬	出料口長×寬	偏心輪行程	擺動次數(r/min)	最大給料粒度	給料能力(t/h)	電機型號	電機功率	電機轉速(r/min)	重量
BG250×250	250×250	250×30-125	0-90	46	25	4.5	Y80L-4	0.55	1390	130
BG300×300	300×300	300×30-125	0-90	46	30	6.5	Y802-4	0.75	1390	150
BG400×400	400×400	400×50-130	0-170	45.5	35	12	Y90S-4	1.1	1410	300
BG600×600	600×600	600×50-150	0-157	48	50	40~80	Y100L-4	1.5	940	450
